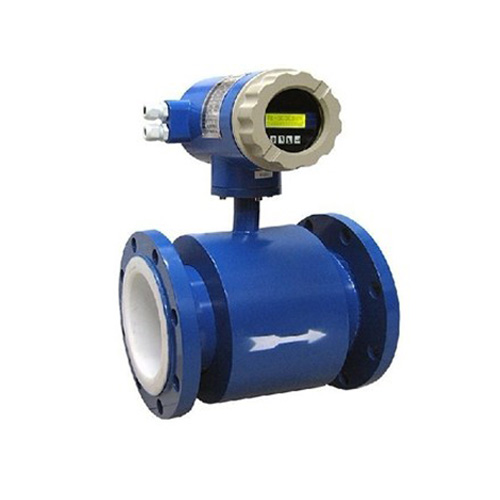

一、智能電磁流量計產品概述
智能電磁流量計是我公司采用先進技術研制、開發與生產的流體測量?jī)x表，具有高精度、高可靠性與使用壽命長等特點。為保證產品質量，我公司在產品結構、選材、制定工藝、生產裝配與出廠等過程中每個環節細致研究與控制，配套完整的流量標定檢測系統。為適應測量現場的需求，開發出高壓型電磁流量計系統、插入式電磁流量計系統，特別是插入式電磁流量計在大口徑管道系統中應用具有良好經濟型、時效性、穩定性。在線安裝型可以不停產安裝與檢修，使用簡便。使得我公司的電磁流量計系統適合石油、化工、能源、冶金、食品、環保、水利等各個領域。
二、智能電磁流量計產品特點
♦電磁流量計內部無阻流件，幾乎沒有壓力損失和流體阻塞的情況。
♦無機械慣性，響應快速，流體測量范圍寬（流速0.3-12m/s）穩定性好，可以用于自動檢測、調節和程控系統。
♦測量電導率大于5u S/cm液體，測量不受流體密度、粘度、溫度、壓力和電導率的變化影響，傳感器感應電壓信號與平均流速呈線性關系，測量精度高。
♦精度等級：0.2級、0.5級、1.0級、1.5級。能滿足不同用戶的需求。
♦傳感器部分只有內襯和電極與被測液體接觸，只要選擇合適電極與內襯材料，即可以耐腐蝕和耐磨損。
♦電磁流量計分常規型（壓力≤4.0MPa），高壓型（壓力≥4.0MPa）。
♦插入式電磁流量計系統分為簡單安裝型和在線安裝型。
♦采用EEPROM存儲器，測量運算數據存貯保護安全可靠。
♦采用國際先進單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，中文菜單，參數設定方便。
♦帶4-20mA、脈沖輸出，帶報警，帶RS485通訊接口，HART、MODBUS協議。
♦熱能專用電磁流量計系統，集成熱能系統元件與計算，既是流量?jī)x表又是熱能積算儀表，功能強大，適用于熱供系統。
♦高清晰度LCD背光顯示瞬時流量、累積流量（∑+、∑-、∑D）、流速、流量百分比、空管比、流量狀態（勵磁、流量、空管等）
♦防護等級：一體化結構IP65、分體結構IP68.
♦防爆等級：EXdIIBT4.
智能電磁流量計型號規格表
| 型號 |
通徑 |
流量范圍(m3/h) |
口徑 |
口徑 |
流量范圍(m3/h) |
| LDG15 |
DN15 |
0.32-6.36 |
HP-LDE/LCD450 |
DN450 |
286.13-5722.65 |
| LDG20 |
DN20 |
0.57-11.30 |
HP-LDE/LCD500 |
DN500 |
353.25-7065.00 |
| LDG25 |
DN25 |
0.88-17.66 |
HP-LDE/LCD600 |
DN600 |
508.68-10173.60 |
| LDG32 |
DN32 |
1.45-28.94 |
HP-LDE/LCD700 |
DN700 |
692.37-13847.40 |
| LDG40 |
DN40 |
2.26-45.22 |
HP-LDE/LCD800 |
DN800 |
904.32-18086.40 |
| LDG50 |
DN50 |
3.53-70.65 |
HP-LDE/LCD900 |
DN900 |
1144.53-22890.60 |
| LDG65 |
DN65 |
5.97-119.40 |
HP-LDE/LCD1000 |
DN1000 |
1413.00-28260.00 |
| LDG80 |
DN80 |
9.04-180.86 |
HP-LDE/LCD1200 |
DN1200 |
2034.72-40694.40 |
| LDG100 |
DN100 |
14.13-282.60 |
HP-LDE/LCD1400 |
DN1400 |
2769.48-55389.60 |
| LDG125 |
DN125 |
22.08-441.56 |
HP-LDE/LCD1600 |
DN1600 |
3617.28-72345.60 |
| LDG150 |
DN150 |
31.79-635.85 |
HP-LDE/LCD1800 |
DN1800 |
4578.12-91562.40 |
| HP-LDE/LCD200 |
DN200 |
56.52-1130.40 |
HP-LDE/LCD2000 |
DN2000 |
5652.00-113040.00 |
| HP-LDE/LCD250 |
DN250 |
88.31-1766.25 |
HP-LDE/LCD2200 |
DN2200 |
6838.92-136778.40 |
| HP-LDE/LCD300 |
DN300 |
127.17-2543.40 |
HP-LDE/LCD2400 |
DN2400 |
8138.88-162777.60 |
| HP-LDE/LCD350 |
DN350 |
173.09-3461.85 |
HP-LDE/LCD2600 |
DN2600 |
9551.88-191037.60 |
| HP-LDE/LCD400 |
DN400 |
226.08-4521.60 |
|
|
|
| |
|
代號 |
電極材料 |
| K1 |
316L |
| K2 |
HB |
| K3 |
HC |
| K4 |
鈦 |
| K5 |
鉭 |
| K6 |
鉑合金 |
| K7 |
不銹鋼涂覆碳化鎢 |
| |
代號 |
內襯材料 |
| C1 |
聚四氟乙烯F4 |
| C2 |
聚全氟乙丙烯F46 |
| C3 |
聚氟合乙烯FS |
| C4 |
聚錄丁橡膠 |
| C5 |
聚氨脂橡膠 |
| |
代號 |
功能 |
| E1 |
0.3級 |
| E2 |
0.5級 |
| E3 |
1級 |
| F1 |
4－20Madc,負載≤750Ω |
| F2 |
0-3khz,5v有源，可變脈寬，輸出高端有效頻率 |
| F3 |
RS485接口 |
| T1 |
常溫型 |
| T2 |
高溫型 |
| T3 |
超高溫型 |
| P1 |
0.6MPa |
| P2 |
1.0MPa |
| P3 |
1.6MPa |
| P4 |
4.0MPa |
| D1 |
220VAC±10％ |
| D2 |
24VDC±10％ |
| J1 |
一體型結構 |
| J2 |
分體型結構 |
| J3 |
防爆一體型結構 |
電磁流量計的主要優點如下：
1）電磁流量計的傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件。所以當流體通過流量計時不會引起任何附加的壓力損失，是流量計中運行能耗最低的流量?jī)x表之一。
2）可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由于儀表測量管內部無阻礙流動部件，與被測流體接觸的只是測量管內襯和電極，其材料可根據被測流體的性質來選擇。例如，用聚三氟乙烯或聚四氟乙烯做內襯，可測量各種酸、堿、鹽等腐蝕性介質；采用耐磨橡膠做內襯，就特別適合于測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。
3）電磁流量計是一種體積流量測量?jī)x表，在測量過程中，它不受被測介質的溫度、粘度、密度以電導率（在一定范圍）的影響。因此，電磁流量計只需經水標定后，就可心用來測量其它導電性液體的流量。
4）電磁流量計的輸出只與被測介質的平均流速成正比，而與對稱分布下的流動狀態（層流或湍流）無關。所以電磁流量計的量程范圍極寬，其測量范圍度可達100：1，有的甚至達1000：1的可運行流量范圍。
5）電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量。
6）工業用電磁流量計的口徑范圍極寬，從幾個毫米一直到幾米，而且國內已有口徑達3m的實流校驗設備，為電磁流量計的應用和發展奠定了基礎。
電磁流量計目前仍然存在的主要不足如下。
1）不能用來測量氣體、蒸汽以及含有大量氣體的液體。
2）不能用來測量電導率很低的液體介質，如對石油制品或有機溶劑等介質，目前電磁流量計還無能為力。
3）普通工業用電磁流量計由于測量管內襯材料和電氣絕緣材料的限制，不能用于測量高溫介質；如未經特殊處理，也不能用于低溫介質的測量，以防止測量管外結露（結霜）破壞絕緣。
4）電磁流量計易受外界電磁干擾的影響。
|
