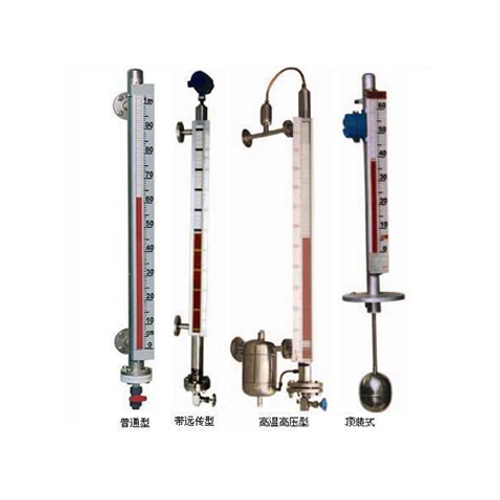

磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器 中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子 內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱 翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時 翻柱由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內部液位的實 際高度，從而實現液位清晰的指示。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。
產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。HC-UZ系列磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
技術參數
正常工作條件
環境溫度 －25℃～70℃
相對濕度 5%～100% （包括凝露和直接濕）
大氣壓力 86MPa～108MPa
測量范圍 500mm～3000mm分檔
測量精度 浮子式指示器±20mm
翻柱式指示器±20mm
工作壓力 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa
介質密度 0.5g/cm3～1.8g/cm3分檔
介質粘度 ≤0.05Pa·s
介質溫度 -25～80℃ 、（高溫型0～200℃）、（專利高溫型0～450℃）
跟蹤速度 ≤0.8m/s
接觸介質材料 1Cr18Ni9Ti 聚四氟乙烯
控制點誤差 ±10mm
回 差 不超過基本誤差
重復性誤差 不超過基本誤差
開關控制點的接點容量 AC或DC220V;1A（純阻性負載）
控制點間最小間距 60
外殼防護等級 IP54
顯示儀表 XMT-124D數字顯示表（可設定上下限報警及輸出
4～20mA信號）外形尺寸160×80×180
防爆等級 dⅡBT4
主要技術指標
1、量程范圍：299～80999
2、介質密度（g/cm3）：0.49～1.99
3、介質粘度： ≤0.019Pa.S
4、工作溫度℃：-39.9～349.99
5、壓力等級（MPa）：≤31.99
6、測量精度：≤±9.99
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP64.99
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、傳輸方式：4～20mA 或 開關量
11、接口法蘭：PN4.0 DN25 HG20593（側裝式）
結構及工作原理
1、基本型
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。
系統構成及接線
1、上下限開關輸出
由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
2、電遠傳
由測量單元和變送單元兩部分組成。
3、本安防爆
a 帶本安防爆，上、下限開關輸出型
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)
b 帶本安防爆遠傳型
適合使用于∏類電氣設備(工廠用)、C級氣體，最高表面溫度組別T4(135℃)。(圖四)
c 使用注意事項
①變送器外殼設有外接地，用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF
用戶自備法蘭
| 安裝形式 |
主體材質 |
公稱直徑 |
公稱壓力 |
D |
D1 |
D2 |
n |
d |
f |
b |
| 側裝 |
不銹鋼 |
20 |
4.0 |
105 |
75 |
56 |
4 |
14 |
2 |
16 |
| ABS |
20 |
10 |
105 |
75 |
56 |
4 |
14 |
2 |
16 |
| 頂裝 |
不銹鋼 |
200 |
2.5 |
360 |
310 |
274 |
12 |
26 |
3 |
32 |
| ABS |
200 |
0.6 |
320 |
280 |
274 |
8 |
8 |
3 |
32 |
主要技術指標
| 安裝形式內容 |
側裝式 |
頂裝式 |
安裝間距
(測量范圍) |
不銹鋼 |
500～5000(mm) |
500-2500(mm) |
| ABS、PP-R |
500～4000(mm) |
| 工作壓力 |
0.6,1.6,2.5,4.0MPa |
0.6,1.6,2.5MPa |
| 介質密度 |
＞0。6g/c |
＞0.76g/c |
| 法蘭連接 |
不銹鋼 |
法蘭20-40(DN20 PN1.0-4.0)
(GB9119-88)
|
法蘭200-25(DN200 PN1.6)
(GB9119-88) |
| ABS |
法蘭20-10(DN20 PN1.0)
(GB9119-88)
|
法蘭200-6(DN200 PN0.6)
(GB9119-88) |
| 主體材料 |
ICr18Ni9Ti、ABS、PP-R(工作壓力0.6MPa) |
| 介質溫度 |
-40～100℃(ABS、PP-R：-40～80℃) |
| 環境溫度 |
-40～+70℃ |
| 示值誤差 |
±100mm |
| 介質粘度 |
≤1st(10-4 /s) |
上、下限
開關輸出 |
1、控制靈敏度：10mm
2、輸出接點容量：AC220V 2A
3、接點壽命：5×104次
4、防爆特征：iaIICT4本質安全型 |
電遠傳、
連續顯示 |
1、精度：±1.5%
2、輸出負載：750Ω
3、輸出信號：0～10mA輸出，220V AC電源
4～20mA輸出，24V DC二線制
4、防爆特征：iaIICT4本質安全型 |
|
