概述

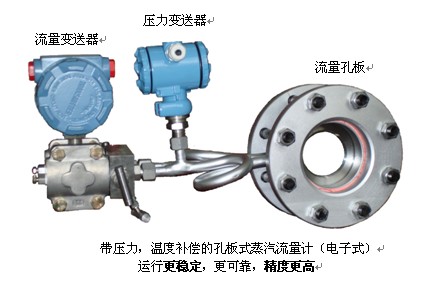

LG 系列一體化孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
適用范圍
1.公稱直徑： 15 mm ≤DN≤1200mm
2.公稱壓力：PN≤10MPa
3.工作溫度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5級，1級
二、原理及結構：
充滿管道的流體，當它們流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。
三、主要技術參數
公稱通徑： DN20 – DN1000
依據國家標準GB/T2624-93進行設計制造
依據國家檢定規程JJG 640-94進行出廠檢定
基本精度： ±0.5%、±1%、±1.5%
流量范圍： ≥ 1:15
公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）
被測介質：飽和蒸氣、過熱蒸氣、 水、空氣、天然氣、其它混合介質
被測介質溫度：-10℃~+450℃
供電電源：智能流量積算儀220VAC， 流量變送器24VDC（由積算儀供電），
輸出信號： 4-20mA DC或RS485通訊
防爆性能： 本安型ibIICT5
三、安 裝
可水平、垂直安裝，應保證管內充滿液體。
孔板流量計前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物。
直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。
訂貨時請詳細提供以下數據：
（1）被測介質 名稱
（2）最大、常用、最小流量。
（3）工作壓力、工作溫度
（4）介質密度、粘度 （水，蒸汽，常用氣體可以不提供）
（5）管道材質、內徑、外徑
四、顯示儀表 CH-XMJA型智能流量積算儀
按 < 鍵上排依次顯示： F瞬時流量t/h, P工作壓力MPa,C工作溫度℃
產品示意圖】
環室取壓標準孔板
PN≤2.5 |
環室取壓標準孔板
4.0≤PN≤6.4 |
鉆孔取壓標準孔板
PN≤2.5 |
緊固式八槽孔板
PN≤10 |
焊接式八槽孔板
PN≤10 |
徑距取壓標準孔板
PN≤2.5 |
高壓透鏡墊孔板
PN22，32 |
法蘭取壓標準孔板
4.0≤PN≤6.4 |
產品選型
|
型號
|
說 明
|
| LG |
節流裝置（孔板流量計） |
| |
代號 |
按其結構特征的兩大基本分類
|
| |
K |
孔板
|
| |
P |
噴嘴等
|
| |
代號
|
公稱壓力（105Pa）
|
| |
2.5
|
2.5
|
| |
10
|
10
|
| |
16
|
16
|
| |
25
|
25
|
| |
64
|
64
|
| |
100
|
100
|
| |
200
|
200
|
| |
代號
|
口徑
|
| |
15～1200 |
15～1200mm
|
| |
代號
|
按其結構形式細分
|
| |
H
|
標準孔板(環室)
|
| |
Y
|
標準孔板(法蘭)
|
| |
K
|
標準孔板(鉆孔)
|
| |
I
|
ISA 1932噴嘴
|
| |
L
|
長徑噴嘴
|
| |
W
|
文丘利噴嘴
|
| |
G
|
經典文丘利管
|
| |
S
|
雙重孔板
|
| |
Q
|
圓缺孔板
|
| |
Z
|
錐形入口孔板
|
| |
R
|
1/4圓孔板
|
| |
P
|
偏心孔板
|
| |
N
|
整體(內藏)孔板
|
| |
X
|
楔形孔板
|
| |
T
|
不在上述之列的特殊節流裝置
|
| |
代號
|
介質
|
| |
1
|
液體
|
| |
2
|
氣體
|
| |
3
|
蒸汽
|
| |
4
|
高溫液體
|
| |
代號
|
補償形式
|
| |
N
|
不帶壓力、溫度補償
|
| |
P
|
帶壓力補償輸出
|
| |
T
|
帶溫度補償輸出
|
| |
Q
|
帶壓力、溫度補償輸出
|
| |
代號
|
變送器差壓量程范圍
|
| |
0
|
微差壓量程
|
| |
1
|
低差壓量程
|
| |
2
|
中差壓量程
|
| |
3
|
高差壓量程
|
| |
代號
|
是否帶現場顯示
|
| |
W
|
節流裝置傳感器
|
| |
X
|
智能節流裝置（流量計）
|
|
